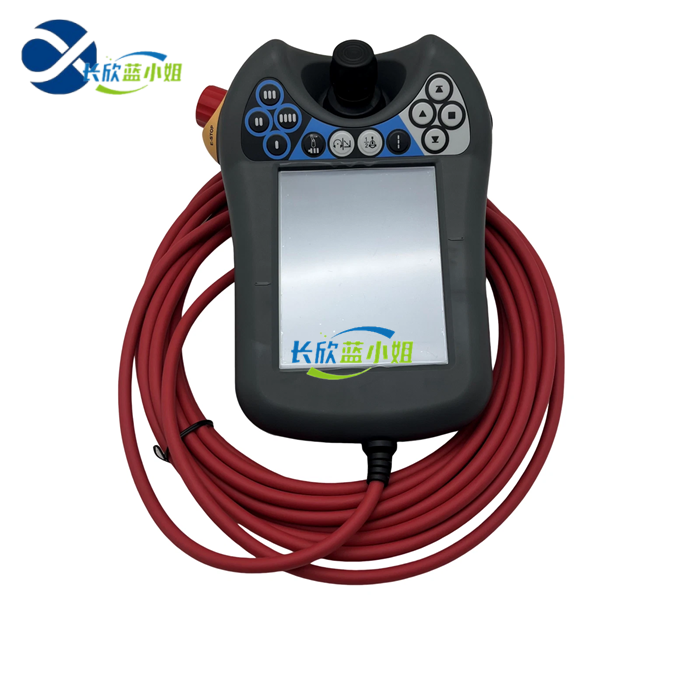

ABB机器人DSQC679 3HAC028357-001第三代示教器

♻️型号：DSQC679 3HAC028357-001

✳️产品特征：

8.7 英寸彩色触控显示屏
内置 USB 接口，支持 U 盘导入导出程序
标准 3HAC 线缆接口
防滑手持壳体，防尘防油污
支持多国语言，包含中文操作界面

⏰交货货期：现货

��WhatsApp：+86 15359298293

��邮箱：lanlan@szcxdcs.com

✈️/��️物流：支持航空/陆运/海运等

质保期：质保一年

联系人：蓝经理

咨询来电：15359298293（微信同号）

在线咨询

产品介绍

ABB机器人DSQC679 3HAC028357-001第三代示教器

DSQC679 3HAC028357-001是ABB 机器人标准第三代示教器，适配 IRC5 单柜、双柜、Compact、Paint 喷涂全系控制器，是机器人现场调试、手动操控、程序编写、故障诊断的手持人机操作单元，DSQC679广泛应用焊接、搬运、打磨、喷涂、装配等工业机器人产线。

产品特征

8.7 英寸彩色触控显示屏，触控 + 实体按键双操作，强光车间可视度高。
一体式三档位安全使能按键，松手停机、按压过力自动断开，符合工业安全标准。
面板集成红色急停按钮，出现危险可一键切断机器人伺服动力。
内置 USB 接口，支持 U 盘导入导出程序、备份系统日志与参数。
标准 3HAC 线缆接口，兼容 IRC5 全系列控制柜，插拔式快速拆装。
防滑手持壳体，防尘防油污，适配焊接、喷涂多粉尘油污恶劣工况。
自带扬声器，报警、程序提示音输出，快速区分故障类型。
支持多国语言，包含中文操作界面，适配国内产线调试人员使用。
抗干扰工业级线路设计，屏蔽线缆降低变频器、焊机电磁干扰。
可悬挂支架安装，长时间调试减轻手持负重。


核心作用

机器人手动操控手动模式下控制机器人各轴点动、关节 / 线性 / 重定位运动，完成工装对刀、点位示教。
程序编辑与运行管理编写、修改、调用 RAPID 机器人程序，启停单段 / 完整程序，设置程序指针、跳转逻辑。
参数配置与系统设定设置机器人负载、工具坐标、工件坐标、IO 信号、通讯参数、运动速度、软限位等系统参数。
实时状态监控与故障排查显示伺服报警、IO 信号状态、电机温度、程序报错代码，可读取事件日志、复位故障。
安全权限管控集成三档位使能开关、急停按钮，支持管理员 / 操作员分级权限，保障手动操作安全。
备份恢复功能可将程序、系统参数备份至内置存储或外接 U 盘，设备更换时快速恢复配置。

ABB机器人DSQC679 3HAC028357-001第三代示教器

参数规格

Item	Specification
Model No.	DSQC679
Order Code	3HAC028357-001
Applicable Controller	IRC5 Single / Dual / Compact / Paint cabinet
Display Size	8.7 inch color touch screen
Operation Mode	Touch screen + physical shortcut buttons
Enable Switch	3-position deadman switch
Emergency Stop	Built-in red E-stop button
External Interface	USB 2.0 port, dedicated robot cable interface
Supported Language	Chinese, English, Japanese, German, French etc.
Shell Feature	Oil-proof, dust-proof industrial plastic housing
Cable Type	Matching ABB robot teach pendant cable
Operating Temperature	0 ℃ ~ +45 ℃
Storage Temperature	-20 ℃ ~ +60 ℃
Relative Humidity	5% ~ 80%, non-condensing
Net Weight	1.2 kg
Standard Shipping Weight	1.8 kg
Certifications	CE, UL
Main Function	Jog control, RAPID programming, parameter setting, fault diagnosis, program backup
