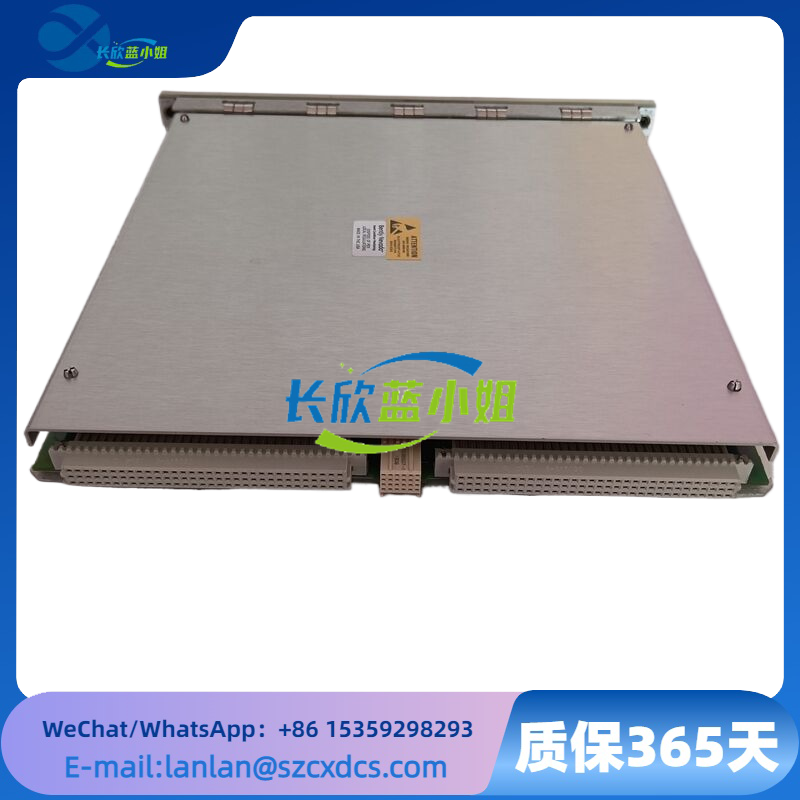

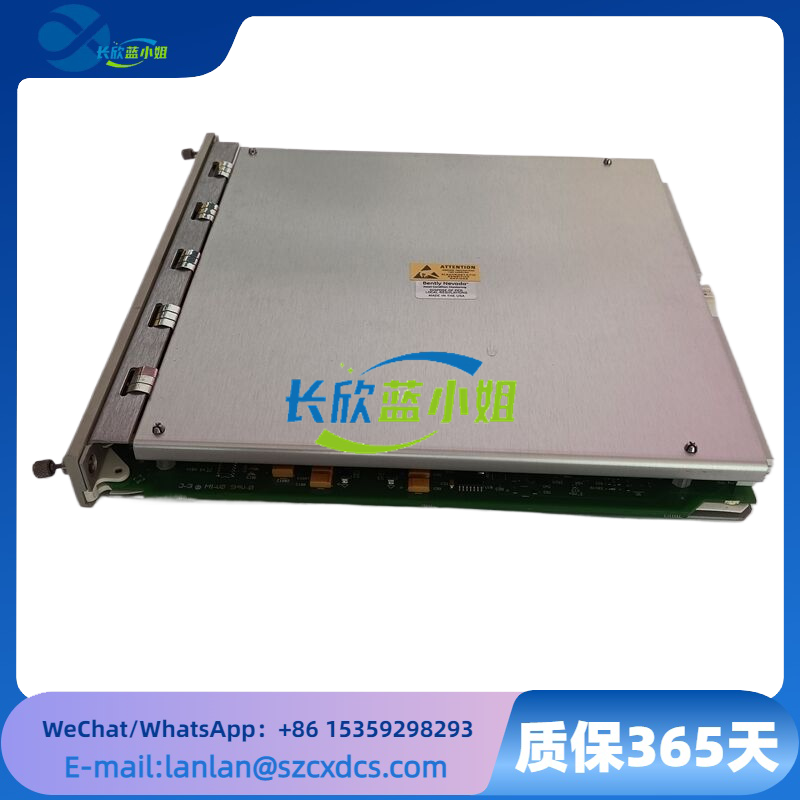

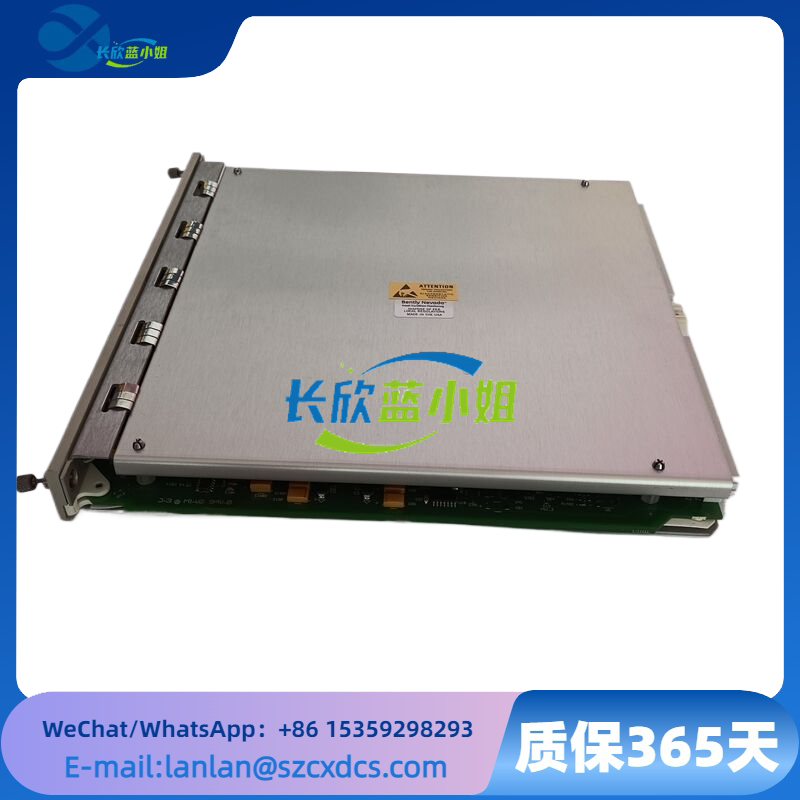

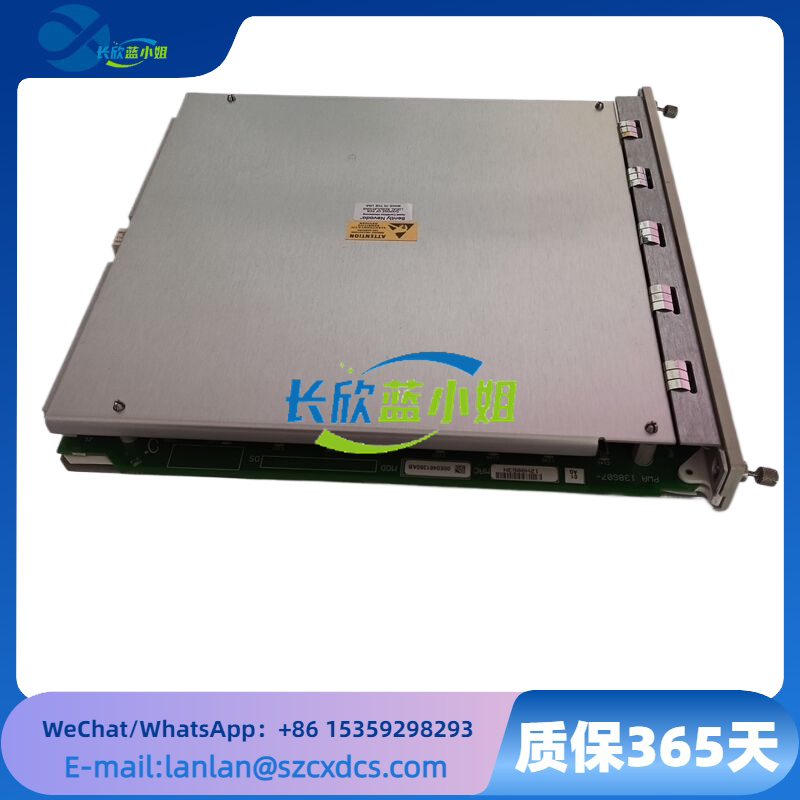

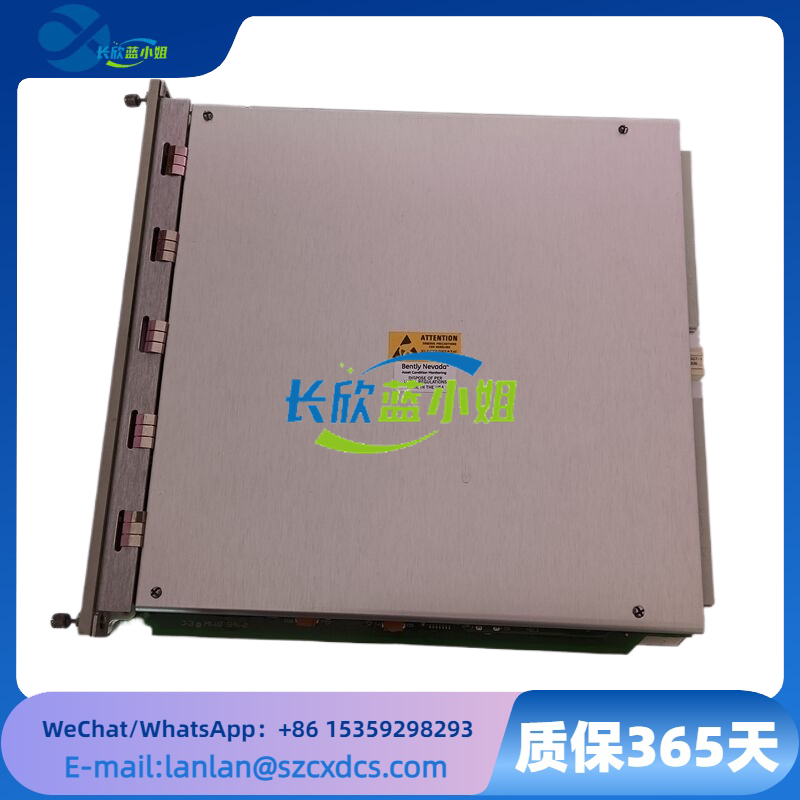

3500/22M 138607-01 350022M 本特利内华达瞬态数据接口模块

　　产品名称： 3500/22M 瞬态数据接口模块

　　通用型号： 3500/22M

　　部件号： 138607-01

　　制造商： 本特利内华达

参数描述：

　　3500/22M兼容系统本特利内华达 3500 系列框架

　　机架插槽可安装在任意一个非电源插槽中

　　前面板接口1 x 10/100Base-T 以太网接口 (RJ45)

　　数据传输将瞬态数据和框架状态传输至 System 1 或其他主机软件

　　3500/22M 138607-01支持数据类型波形、转速、报警状态、通道量程等

　　触发源支持多种触发条件：

　　- 任意通道报警

　　- 转速信号(用于启停机捕获)

　　- 手动触发

　　LED 指示灯显示模块状态、网络活动和错误信息

　　电源要求由 3500 框架背板供电

主要特点：

　　瞬态数据记录：

　　专门用于捕获机器在瞬变过程(如开机、停机)中的高速振动波形数据。

　　能够记录来自3500框架内所有监测器通道(如振动、位移、转速等)的同步数据。

　　关键数据捕获：

　　报警捕获： 当任何通道触发报警时，自动记录事件前后一段时间内的数据。

　　启动/停机捕获： 自动监测转速，在机器开机或停机过程中，根据设定的转速间隔自动记录多条瞬态波形，用于生成极坐标图、伯德图等关键诊断图表。

　　系统接口：

　　3500/22M 138607-01充当3500硬件与外部软件(如本特利的 System 1™ 软件平台)之间的桥梁。

　　通过模块前面的 RJ45 以太网接口 直接与上位机系统连接。

　　即插即用：

　　作为一个标准的框架模块，可以插入3500机架的任意一个插槽中(除了电源插槽)。

　　3500/22M 138607-01与3500系统的其他模块(如监测器、键相器模块)无缝集成。

　　数据同步：

　　确保所有通道的瞬态数据都是时间同步的，这对于准确分析机器动态行为至关重要。

部分型号参考：

3500/22M 138607-01 350022M 本特利内华达瞬态数据接口模块
