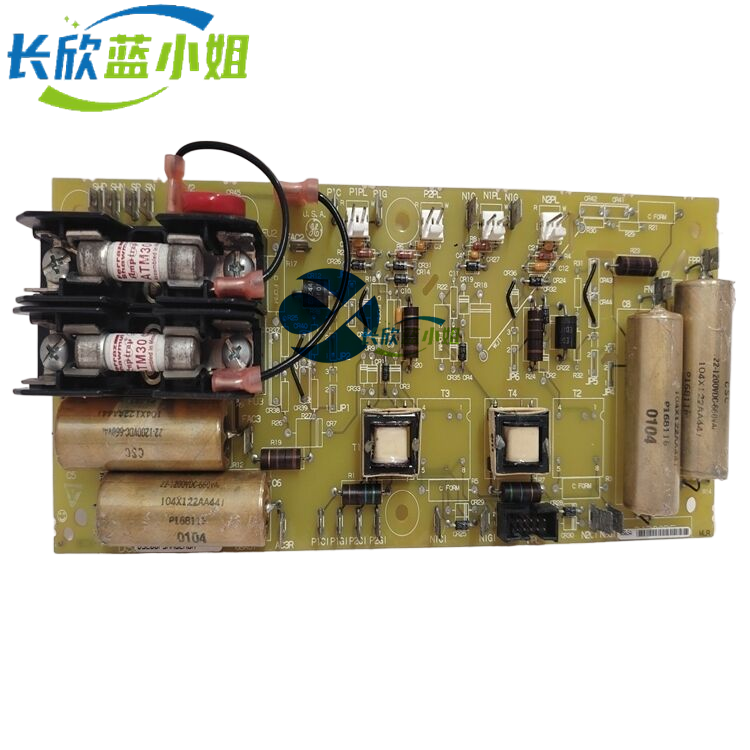

Mark V燃气轮机GE电气 DS200SIOBH1A VME串行 I/O 接口板

产品特征

1. 工业级三防涂层 PCB电路板整体喷涂防潮防霉三防涂层，适应电站高温、高湿、粉尘、轻微油污的柜内严苛环境，延缓元器件老化。
2. 灵活硬件组态设计配备 20 组功能跳线、18 位拨码开关，无需修改程序即可切换通讯协议、通道地址、输入输出逻辑，适配多场景改造扩容。
3. 完善电气隔离保护通讯端口与背板总线电气隔离，具备过压、过流、浪涌保护，抵御电站变频器、大功率电机启停带来的电磁干扰。
4. 一体化状态诊断指示灯单颗集成 LED 直观显示板卡上电、总线通讯、通道故障三种状态，无需外接检测工具即可快速判断板卡运行状态。
5. 标准 VME 单槽模块化安装完全兼容 Mark V 系列标准 VME 机架，单插槽占用，支持不停机热插拔更换，大幅缩短机组检修停机时长。

6. 多速率串行通讯兼容串行通道波特率 300bps~115.2kbps 可调，支持 5~8 位数据位、1/2 停止位、无 / 奇 / 偶校验，适配老式记录仪与新型工业上位机。

Mark V燃气轮机GE电气 DS200SIOBH1A VME串行 I/O 接口板

参数规格

仅供参考

核心作用

1. 双向串行数据交互搭载双路 RS232/RS422 串行通道，实现主控 CPU 与上位 HMI、记录仪、第三方监控装置、就地操作面板之间双向高速数据收发，传输机组转速、温度、压力、报警、阀门开度等关键运行数据。
2. 现场开关量信号中转处理通过 40 针外接端子采集现场限位开关、急停、火焰检测、风机状态等数字开关信号，做滤波防抖处理后上传系统背板；同时下发联锁、声光报警、阀门驱动开关量指令至现场执行元件。
3. 系统背板总线信号转换完成 VME 背板并行总线与外部串行总线协议转换，匹配 Mark V 系统内部高速总线时序，保障主控运算单元与外部设备数据同步，避免信号时序冲突造成机组误动作。
4. 硬件组态功能配置板载跳线组与拨码开关，可自定义通讯波特率、校验方式、通道使能、信号极性，适配不同品牌外设与多套机组差异化接线方案。

5. 板级故障诊断上报实时监测自身供电、通讯链路、通道短路断路故障，通过板载状态 LED 本地提示，同时将故障代码上传主控系统，便于运维快速定位通讯回路故障。
