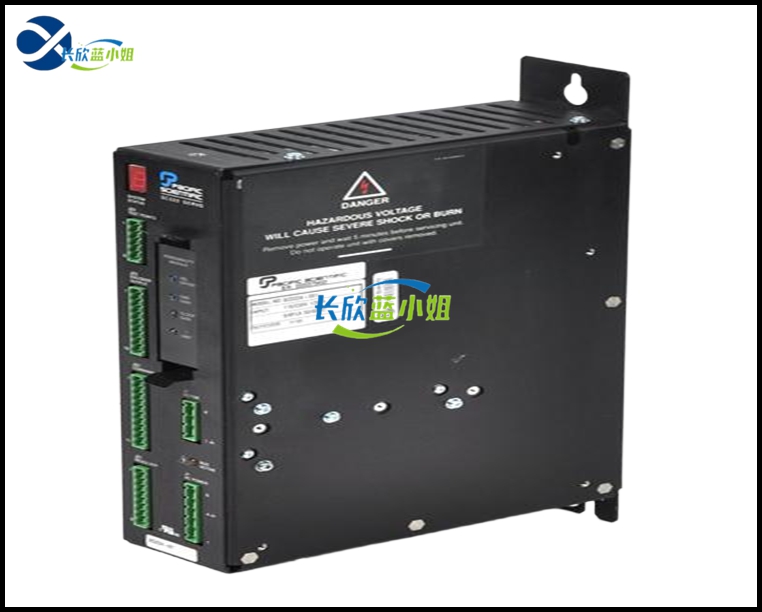

Pacific Scientific PC833-103-N单轴全数字无刷伺服驱动器

作用

1. 三环闭环高精度伺服驱动接收上位 PLC 脉冲、模拟量、串口通讯指令，完成电流、速度、位置三环实时运算，输出标准三相驱动电流控制无刷伺服电机，实现高速精准定位、匀速输送、恒扭矩张力控制，速度波动极小，满足微米级加工定位需求。
2. 旋变高精度位置采集解析内置 24 位 RDC 旋转变压器解码模块，无光学光栅易损件，精准采集电机转子角度位置，抗粉尘、油污、强震动干扰，同时支持编码器模拟脉冲输出，向上位系统实时反馈轴位置数据。
3. 多模式点位索引运动控制内置独立点位索引功能，无需上位运动控制器即可完成多段分度、往返、间歇定位程序，简化整机控制系统架构，降低上位硬件成本。
4. 多路隔离 IO 信号逻辑交互配置多组光电隔离数字输入输出，可接入原点开关、上下硬件限位、设备夹紧、故障报警、启停触发信号，搭建完整设备安全联锁回路，支持高速捕捉输入实现裁切同步定位。
5. 多接口上位系统对接兼容 ±10V 模拟量、脉冲方向、RS232/RS485 串口多种指令模式，配套专用调试软件完成参数整定、程序上下载、运动曲线监控、故障代码读取。

参数规格（仅供参考）

产品特征

1. 宽电压单相交流输入 85~265VAC，适配全球工业供电电网，无需额外隔离变压器，通用性强。
2. 24 位超高分辨率旋转变压器解码，定位精度达 0.0013 角分，速度环带宽超 400Hz，动态响应速度优异。
3. 搭载 DRDC 专属动态响应控制算法，电流环控制带宽 1500Hz，加减速平稳无抖动，适配高速精密加工场景。
4. 多指令兼容设计，同时支持脉冲方向、模拟量、串口、内置索引四种控制模式，适配各类 PLC、工控机上位系统。
5. 全通道光电隔离 IO 回路，输入适配 5~24VDC 通用逻辑电平，高速捕捉输入响应快速，满足裁切、纠偏同步工艺。
6. 自然对流散热无风扇结构，减少故障点，紧凑型机身设计，相比老款伺服驱动器体积缩小 40%，节省机柜安装空间。
7. 标准化 D-Sub 接口 + 端子排分区布线，功率回路、反馈回路、控制 IO 回路物理分隔，降低电磁干扰，检修接线清晰。
8. 面板集成电源、故障、通讯状态指示灯，直观快速定位电源、通讯、电机、线路故障。
9. 内置自动增益整定功能，一键匹配不同功率伺服电机，大幅缩短设备调试周期。
10. 全系列 PC800 驱动器原厂已停止生产
