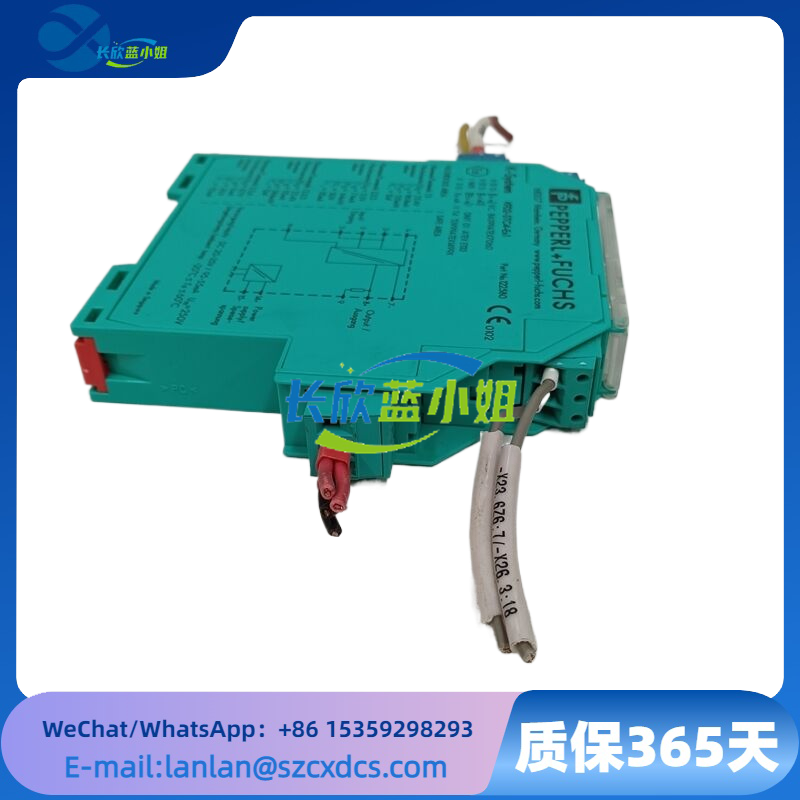

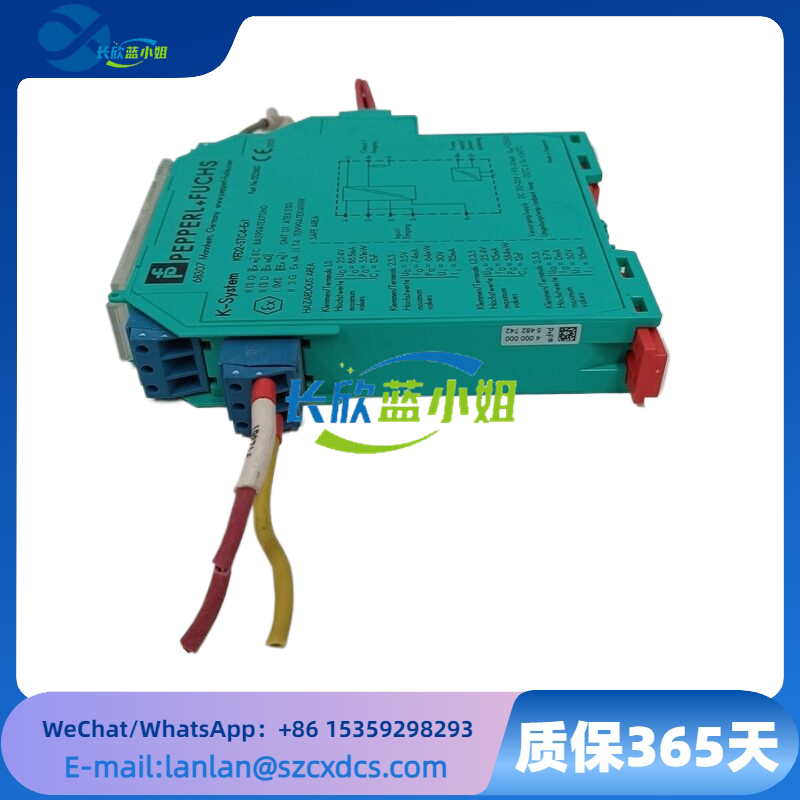

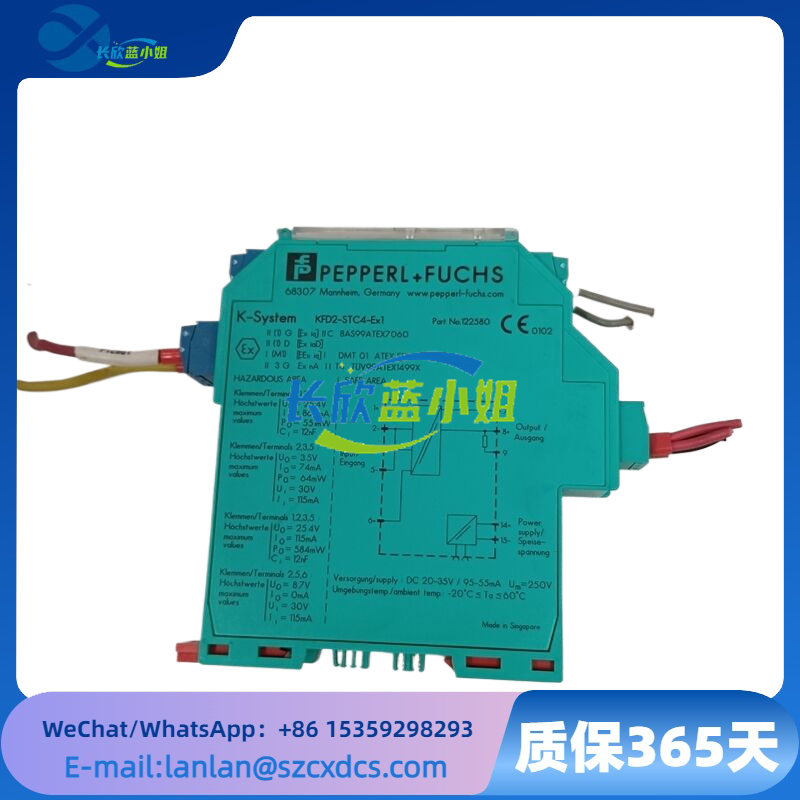

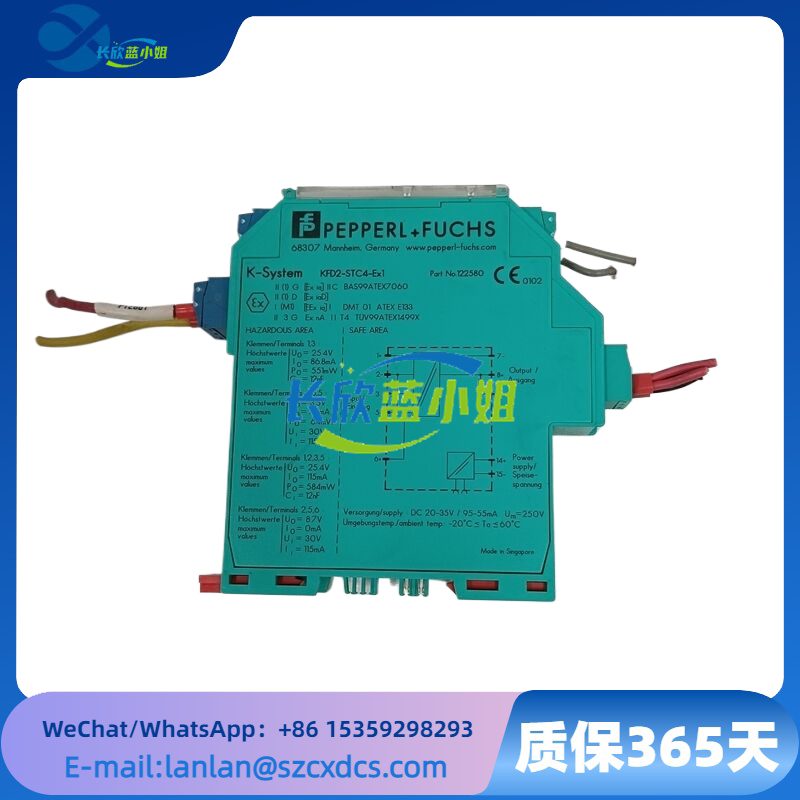

P+F KFD2-STC4-Ex1 隔离式模拟量输入安全栅

　　KFD2-STC4-Ex1 是一款隔离式安全栅，主要用于将现场侧的模拟信号(如 4-20 mA)安全地传输到控制侧，同时提供电源支持。该产品符合 IEC/EN 61508 标准，达到 SIL 2 安全完整性等级，确保在高安全要求的工业环境中可靠运行。

　　产品参数：

　　输入连接：端子 1+、2-、3 或 5-、6+。

　　输入电阻：≤ 64 Ω(端子 2-、3);≤ 500 Ω(端子 1+、3)。

　　可用电压：≥ 16 V(20 mA 时)。

　　输出连接：端子 7-、8+、9。

　　负载范围：0...800 Ω。

　　电磁兼容性：符合 NE 21:2011 标准。

　　电气防护：符合 UL 61010-1:2012 标准。

　　产品特性：

　　信号类型：模拟输入，支持 0/4...20 mA 信号。

　　安全等级：SIL 2，符合 IEC/EN 61508 标准。

　　连接方式：支持电源轨或 14+、15- 端子供电。

　　额定电压：20...35 V DC。

　　功耗：输入侧 1.4 W，输出侧 1.8 W。

　　输入信号：0/4...20 mA，电压降 ≤ 2.4 V(20 mA 时)。

　　输出信号：0/4...20 mA(过载 > 25 mA)。

　　波纹：最大 50 µA RMS。

　　频率范围：现场侧到控制侧的带宽为 0...7.5 kHz，控制侧到现场侧的带宽为 0.3...7.5 kHz。

　　定时时间：200 µs。

　　上升/下降时间：20 µs。

　　防护等级：IP20，适用于 -20...60 °C 的环境温度。

　　安装方式：支持导轨安装，符合 EN 60715:2001 标准。
