♻️型号：Shinkawa VM-3D2
✳️产品特征：
单通道轴位移（推力）测量
具备传感器断线、短路故障检测
两级报警输出
4‑20mA 标准模拟输出
插卡式机架安装
⏰交货货期：2周
📞WhatsApp：+86 15359298293
💌邮箱：lanlan@szcxdcs.com
✈️/🛳️物流：支持航空/陆运/海运等
质保期：质保一年
联系人：蓝经理
咨询来电：15359298293（微信同号）

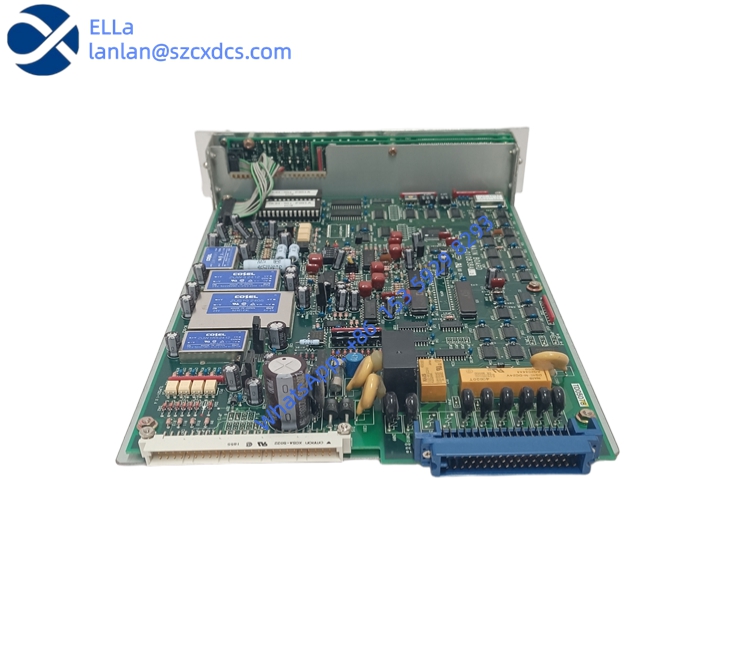

Shinkawa VM-3D2 轴向位移（推力）监测模块
VM‑3D2 是日本新川 Shinkawa VM‑3 系列 TSI轴向位移（推力）监测模块，属于早期机架式插卡监测单元，适配 VM‑3 系列标准机箱，接收电涡流探头信号测量转子轴向推力位移。VM‑3D2用于采集电涡流趋近探头信号，实时监测旋转机组转子轴向窜动（推力轴位移）；完成信号调理、量程转换；提供预警、危险两级继电器报警接点，超限输出联锁信号送往 ETS 保护系统；输出 4‑20mA 模拟量给到 DCS 显示轴向位移数值；具备探头断线故障检测，为汽轮机、压缩机组轴瓦推力保护提供关键测量依据，防止推力瓦烧毁设备事故。
Shinkawa VM-3D2 轴向位移（推力）监测模块
产品特征
1、单通道轴位移（推力）测量，专门针对转子轴向窜动监测，支持标准电涡流探头，量程硬件可调，适配不同机组的推力行程需求。
2、具备传感器断线、短路故障检测，探头回路异常时触发模块故障报警，避免无效测量。
3、两级报警输出：预警 Alert、危险 Danger 继电器干接点，可接入机组 ETS 跳机回路，实现推力超限联锁保护。
4、4‑20mA 标准模拟输出，同时配置 BNC 动态信号接口，可外接仪器读取原始位移波形，便于检修故障分析。
5、插卡式机架安装，安装于 VM‑3 系列机箱；面板状态指示灯，直观显示测量、报警、传感器故障状态。
6、硬件电位器完成零点、量程校准，无需软件组态；属于早期模拟型 TSI 模块，无数字通讯总线。
7、老旧一代 TSI 硬件，新项目不再选型，仅用于存量 VM‑3 系统原位备件替换。
参数规格
| Parameter | Value |
|---|---|
| Model | VM‑3D2 |
| Product family | VM‑3 Series TSI monitoring system |
| Module type | Axial thrust / displacement monitor module |
| Sensor input | Eddy‑current proximity probe |
| Measuring range | ±2 mm (standard) |
| Accuracy | ±1% full scale |
| Analog output | 4‑20 mA |
| Dynamic signal output | BNC interface |
| Relay output | Alert / Danger dry contact relay |
| Contact rating | 250 V AC / 30 V DC, 2 A |
| Sensor fault detection | Probe break / short‑circuit detection |
| Power supply | 24 V DC ±10% |
| Mounting | Plug‑in card for VM‑3 series chassis |
| Operating temperature range | 0 ~ +60 ℃ |
| Storage temperature range | ‑20 ~ +70 ℃ |
| Relative humidity | 5‑95% non‑condensing |
| Weight | 1.1 kg |
| Origin | Japan |
1、火电、燃气电厂汽轮机组 TSI 系统，转子轴向推力位移监测，推力瓦保护。
2、石油化工透平离心压缩机组，蒸汽驱动设备轴位移保护监测。
3、炼油、煤化工工厂大型旋转设备，采集轴向位移信号参与机组联锁逻辑。
4、存量 Shinkawa VM‑3 系列机箱的旧设备备件替换，VM‑3D2 损坏直接更换，复用原有探头、接线。
5、机组检修调试，通过 BNC 接口外接测试仪器读取位移原始波形，分析转子推力状态。
