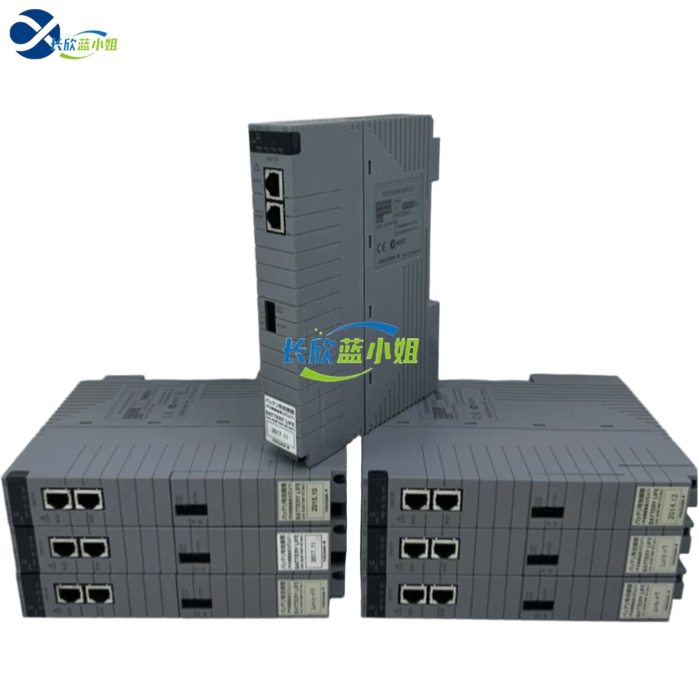

Yokogawa ANB10D-415/CU2T 双冗余ESB总线节点单元

Yokogawa ANB10D-415/CU2T 双冗余ESB总线节点单元

ANB10D‑415/CU2T 是横河 CENTUM VP 系统 FIO 架构的 ESB 总线节点单元，作为 FCU 现场控制单元与 FIO 系列 I/O 模块之间的通信枢纽。

ANB10D-415/CU2T提供背板通信、I/O 模块供电；最多可接入 8 块 FIO 模拟 / 数字 I/O 模块，完成现场信号与 DCS 控制器的数据交互。/CU2T 配置带终端电阻的双路 ESB 总线接口，用于 ESB 总线链路的末端节点，实现总线阻抗匹配；整机支持双冗余电源，单路电源故障自动切换，保障 I/O 通讯不中断。 内置硬件自诊断，对电源、总线、插槽模块状态监测，故障信息上传 DCS 系统，保障化工炼化装置连续稳定运行。

Yokogawa ANB10D-415/CU2T 双冗余ESB总线节点单元

参数规格（仅供参考）

产品特征

1. 带终端电阻双 ESB 总线接口（/CU2T）：内置 ESB 总线终端匹配电阻，专门用作总线链路末端节点，消除信号反射，提升总线通讯稳定性；区分于 / CU2N（无内置终端电阻）。
2. 双冗余电源输入：‑4 后缀配置双路交流电源，电源故障自动切换，避免节点单元断电造成 I/O 全部离线。
3. 8 槽 I/O 扩展：背板插槽最大支持 8 块 FIO 系列模拟、数字 I/O 模块，实现现场信号集中接入。
4. 完整硬件自诊断：实时监测电源、总线、插槽模块状态，故障上报 DCS，便于快速定位故障。
5. 标准 19 英寸机架安装：机柜机架式安装，适配工业控制柜，便于项目集成与维护。
6. I/O 模块支持热插拔：更换 FIO 模块无需整机断电，降低装置停机损失。
7. 工业级 EMC 抗干扰：硬件抗干扰设计，适配化工、电厂复杂电磁环境。
8. 系统兼容：适配 CENTUM VP，可搭配 ALR、ALE 接口模块完成 FIO 组网。

使用场景

1. 石油化工炼化：炼油、化工装置 DCS 现场 I/O 节点，压力、液位、温度、流量信号采集与控制。
2. 煤化工行业：气化、合成装置，关键工艺回路 I/O 信号的冗余通信节点。
3. 电力行业：电厂锅炉、辅机 DCS 系统，实现现场 I/O 与控制器高可靠通讯。
4. 油气处理：陆上油气处理厂、海上平台，高可靠性工艺控制站点。
