ABB SM500F现场安装型无纸记录仪

♻️型号：ABB SM500F

✳️产品特征：

全密封 IP66/NEMA4X 防护外壳
模块化 I/O，通用输入通道
彩色图形显示屏，支持趋势曲线、棒图、数字多种显示模式
64MB 本机闪存 + SD 卡外存
标配一路报警继电器
支持 RS485 Modbus RTU
支持批次记录功能

⏰交货货期：3周

📞WhatsApp：+86 15359298293

💌邮箱：lanlan@szcxdcs.com

✈️/🛳️物流：支持航空/陆运/海运等

质保期：质保一年

联系人：蓝经理

咨询来电：15359298293（微信同号）

在线咨询

产品介绍

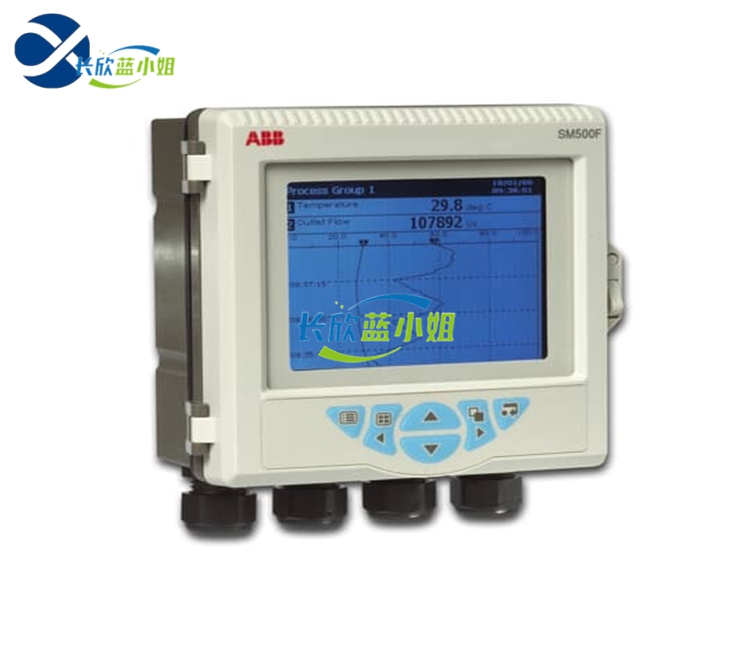

ABB SM500F现场安装型无纸记录仪

SM500F 是 ABB 英国产现场安装型无纸记录仪，全密封野外外壳，支持墙面、管道、面板多种安装方式，无需安置在控制柜内部，可直接安装在工业现场测点附近；模块化 I/O 设计，支持选配以太网、继电器输出，满足 FDA 21 CFR Part11 电子记录合规要求。

SM500F作用：采集热电偶、热电阻、电压、电流、数字开关量等现场工艺信号；本地显示实时数值、趋势曲线、棒图；高速持续记录工艺历史数据，存储于本机闪存与 SD 存储卡；支持报警继电器输出；通过 Modbus TCP/RTU 上传数据至 DCS、上位系统；SM500F支持网页远程访问查看记录，实现工艺过程数据采集、存储、报警、追溯，满足生产过程审计追踪需求。

参数规格

Parameter	Value
Model	SM500F
Product family	Field‑mount paperless recorder
Display	Color TFT graphic display
Input channel	Max 4 universal inputs or 1 universal +6 process inputs
Signal type	TC,RTD,mV,mA,V,Resistance,digital input
Isolation	500 V channel‑to‑channel galvanic isolation
Logging speed	Minimum 100 ms
Internal memory	64 MB Flash memory
External storage	SD card slot
Relay output	Standard 1 relay,expandable to 3 relays
Relay rating	250 VAC /30 VDC,5 A non‑inductive load
Communication	Modbus RTU(RS485),optional Modbus TCP Ethernet
Web server	Built‑in HTTP web server
Power supply	100‑240 VAC or 10‑36 VDC
Power consumption	Max 10 W
Protection class	IP66 / NEMA 4X
Mounting type	Wall / Pipe / Panel mounting
Dimension(W×H×D)	216 ×195 ×90 mm
Weight	2.10 kg
Transport gross weight	2.75 kg
Operating temperature range	-20 ~ +60 ℃
Storage temperature range	-25 ~ +70 ℃
Relative humidity	5‑95% non‑condensing
Compliance	21 CFR Part11,CE,UL,RoHS
Origin	United Kingdom

1、全密封 IP66/NEMA4X 防护外壳，可直接安装于现场，耐粉尘、冲洗喷淋，不用安装在密闭控制柜内，支持墙装、管道抱箍安装、面板开孔安装三种方式。2、模块化 I/O，通用输入通道，无需硬件改动软件即可切换热电偶、热电阻、4‑20mA、电压等信号；通道之间 500V 电气隔离，抗现场干扰能力强。3、彩色图形显示屏，支持趋势曲线、棒图、数字多种显示模式；面板按键操作，内置帮助菜单，组态调试便捷。4、64MB 本机闪存 + SD 卡外存，数据安全归档；完整审计追踪，满足制药行业 21 CFR Part11 电子记录合规要求，保障数据不可篡改。5、标配一路报警继电器，可扩展至 3 路继电器，实现超温、超压等工艺报警输出。6、支持 RS485 Modbus RTU，可选以太网模块，具备内置 Web 服务器，浏览器远程查看、读取记录数据，支持 FTP 文件导出。7、支持批次记录功能，适合批次工艺生产的数据追溯。

8、DataManager Pro 配套软件，用于电脑端历史数据解析、报表导出分析。

ABB PFCA401SF 3BSE024387R4(1)_副本.jpg


使用场景

1、制药、食品行业工艺现场温度压力记录，满足 FDA 电子记录合规要求，批次生产数据追溯。2、化工、水处理装置，现场测点直接安装，记录温度、液位、流量信号，报警输出。3、仓储冷库环境监测，温湿度长时间记录，超限报警。4、油田、野外钻井设备，户外恶劣环境下工艺参数采集存储。5、电厂、冶金设备就地数据记录，不依赖控制柜，就近采集现场仪表信号。6、存量 SM500F 设备故障原位备件替换。
