WOODWARD 505E 系列9907‑1183 蒸汽轮机数字调速控制器

♻️型号：WOODWARD 505E 9907‑1183

✳️产品特征：

32 位微处理器架构，集成 PID、比率限制器算法
面板集成液晶显示与操作按键
内置超速保护、零速检测，集成停机联锁逻辑
两路 Modbus（RTU/ASCII）串行通讯
支持独立模式和 DCS 联动模式

⏰交货货期：3周

📞WhatsApp：+86 15359298293

💌邮箱：lanlan@szcxdcs.com

✈️/🛳️物流：支持航空/陆运/海运等

质保期：质保一年

联系人：蓝经理

咨询来电：15359298293（微信同号）

在线咨询

产品介绍

WOODWARD 505E 系列9907‑1183 蒸汽轮机数字调速控制器

9907‑1183 属于伍德沃德505E 系列蒸汽轮机数字调速控制器，整机集操作面板、显示单元与控制逻辑于一体，采用 32 位微处理器，专门针对工业汽轮机、汽轮发电机、透平膨胀机开发，支持抽汽、补汽汽轮机控制，WOODWARD 9907‑1183广泛应用于热电联产、电厂、石化工艺驱动机组。既可独立运行，也可接入 DCS 集散控制系统，完成汽轮机转速、负荷、压力闭环调节，是汽轮机调速系统的核心控制单元。

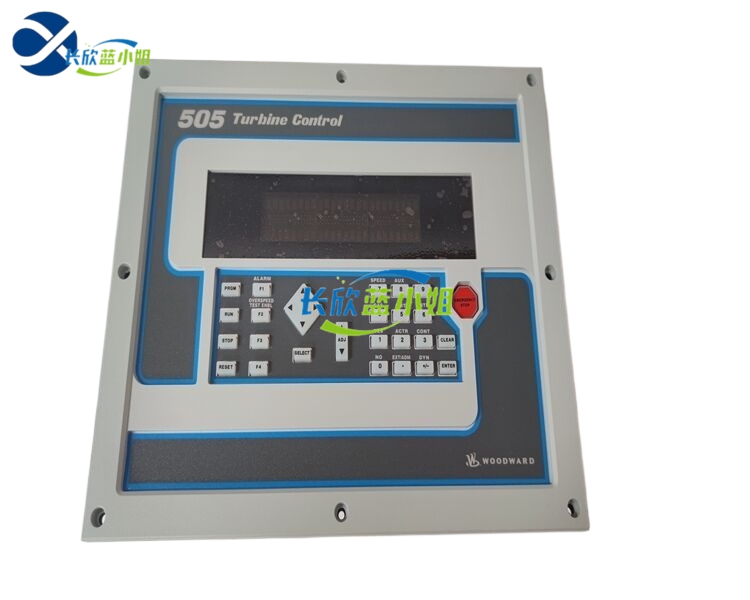

9907-164 (13)_副本(1).jpg

产品作用

转速闭环调节：接收转速探头信号，控制电液执行机构，实现汽轮机转速稳定控制，完成升速、定速、并网运行。
负荷与抽汽压力控制：支持机组负荷调节、进汽压力、抽汽 / 补汽压力 PID 闭环控制，适配热电联产机组，兼顾发电与供汽工况。
机组保护逻辑：内置超速保护、零速检测、停机联锁，出现异常条件触发汽轮机停机保护，保障设备安全。
本地操作与人机交互：面板按键与显示屏，实现参数修改、状态查看、故障代码读取、就地启停操作。
对外通讯交互：通过 Modbus 通讯把转速、负荷、告警等数据上传 DCS，同时接收远方 DCS 给定指令实现远程控制。
模拟量、开关量信号处理：采集现场变送器、联锁接点，输出继电器接点用于报警、停机及设备联动。

产品特征

32 位微处理器架构，集成 PID、比率限制器算法，支持转速、负荷、抽汽压力多回路协同控制，适配单抽、补汽多种汽轮机配置。
面板集成液晶显示与操作按键，支持就地启停、参数组态、故障诊断，具备密码保护，防止参数误修改。
内置超速保护、零速检测，集成停机联锁逻辑，实现机组关键安全保护功能。
两路 Modbus（RTU/ASCII）串行通讯，方便和 DCS、上位监控系统对接，支持远方操作与数据采集。
丰富 IO 资源：多路模拟量输入输出、开关量输入、继电器告警 / 跳闸输出，直接对接现场传感器与执行部件。
工业加固面板式安装，可选 NEMA4X 防护外壳，适应现场振动、宽温工况，满足电厂、石化工业环境使用要求。
支持独立模式和 DCS 联动模式两种工作方式，可无缝切换。

WOODWARD 505E 系列9907‑1183 蒸汽轮机数字调速控制器

Woodward 8440-2085_副本.jpg


参数规格（仅供参考）

Item	Specification
Model	9907‑1183
Product Type	505E Turbine Digital Governor
Microcontroller	32‑bit
Power Supply	18‑32 V DC
Power Consumption	22 W typical
Speed Measuring Range	0‑7500 RPM
Communication Port	2 × Serial RS‑232/485, Modbus RTU / ASCII
Analog Input	6 channels 4‑20 mA
Analog Output	2 channels 4‑20 mA
Discrete Input	Programmable contact inputs
Relay Output	Alarm & Trip relay outputs
Operating Temperature	‑25 °C ~ +65 °C
Dimension	356 × 279 × 102 mm
Weight	Approx.1.9 kg
Mounting	Panel mount
Origin	USA
