ABB Millmate Controller 400（MC400）产品完整介绍

Millmate Controller 400 简称 MC400，核心硬件型号分为PFCA401（张力计用）、PFXA401（纠偏 / 板宽用），是 ABB 旗下 Millmate 系列一体化带材力控用控制器，依托 ABB 成熟 Pressductor 压磁测力技术开发，专为卷材、轧线生产线打造高精度张力、轧制力、带材纠偏闭环控制单元

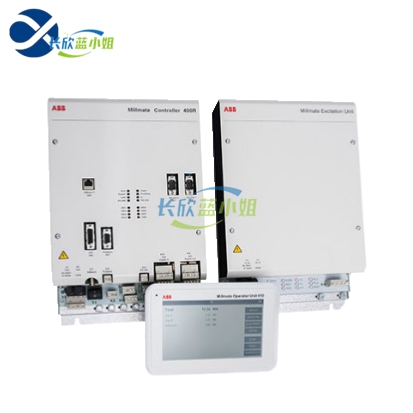

MC400 可直接配套 PFTL 系列压磁张力压头、PFVI401 励磁单元、PFXA 纠偏传感器组成完整测量控制链路，内置工艺算法，无需额外运算模块即可完成真实张力换算、跑偏校正、轧制力监控；整机集成多路模拟 / 数字 IO、以太网、Profibus 现场总线，支持本地操作面板与上位 DCS 双向数据交互，自带全通道硬件自诊断，适配轧机高温、粉尘、电磁干扰恶劣工况，是冶金、造纸、薄膜行业老产线主流测控核心，目前原厂已停止量产，市场仅库存、拆机、翻新备件流通


主要作用

高精度张力 / 轧制力运算与闭环控制接收 PFTL 压磁传感器微弱感应信号，自动根据辊系机械结构换算真实带材张力、轧机轧制力，内置 PID 调节算法，输出标准电流 / 电压信号驱动收卷、放卷、轧机伺服电机，稳定卷材张力，杜绝断带、褶皱、厚度不均缺陷；支持活套张力、轧机两侧轧制力平衡监测。
带材跑偏、宽度检测与纠偏控制（PFXA401 款）接入光电、超声波边缘传感器，实时计算带材中心位置、边缘偏移、卷材宽度，输出纠偏控制信号驱动伺服纠偏架，动态修正跑偏，保障卷材居中稳定运行。
信号采集、调理与标准化输出兼容 2 路 / 4 路传感器模拟输入，内部完成信号放大、滤波、温度补偿，提供 4 路隔离模拟量输出（4-20mA、±10V），将张力、位置数据上传至 AC800M、Symphony 贝利 DCS 等上位控制系统。
多设备组网通讯标配以太网 VIP 协议，可选 Profibus-DP 高速总线，可多台 MC400 互联组网，同时对接 PLC、人机画面、故障诊断系统，实现全线工艺数据集中监控；配备双路 RS232、RS485 接口外接本地操作面板。
故障自诊断与安全联锁保护实时自检传感器断线、短路、信号超量程、硬件故障，支持张力上下限、跑偏超限、轧制力过载报警；8 路数字输出可输出联锁触点，触发设备减速、紧急停机，保护轧辊、卷材、传感器设备。
灵活工艺配置与本地调试内置多套轧机、卷材标准工艺模板，支持 N/kN/t/lb/mm/in 多种单位切换，滤波时间 5~2000ms 可调；自带仿真模式，离线即可完成参数标定、系统调试，无需整机带料运行。

MC400（PFCA401/PFXA401）技术参数表

仅供参考

参数项目	详细规格指标
产品全称	Millmate Controller 400（MC400），分 PFCA401 张力型、PFXA401 纠偏型

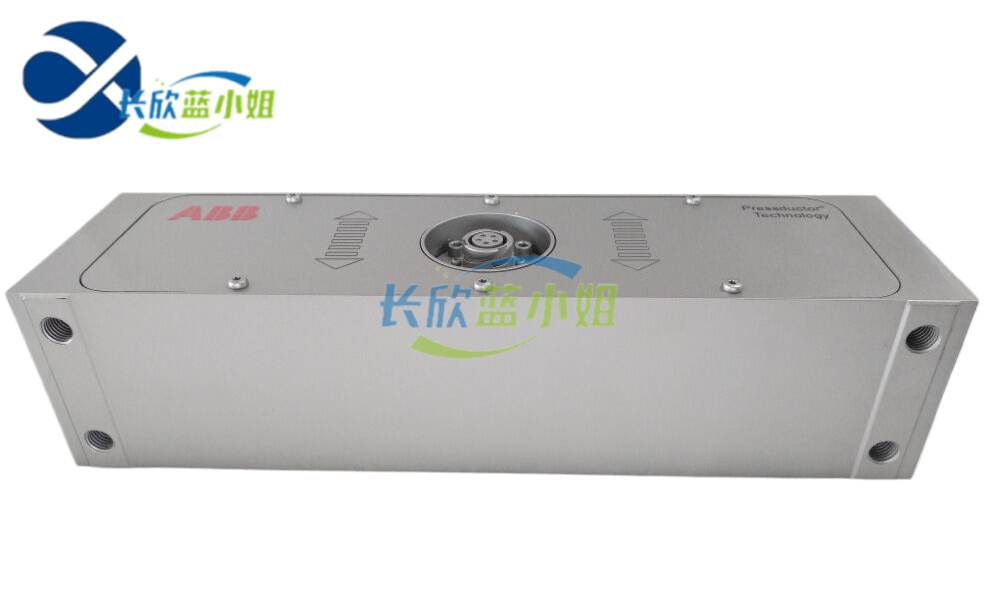

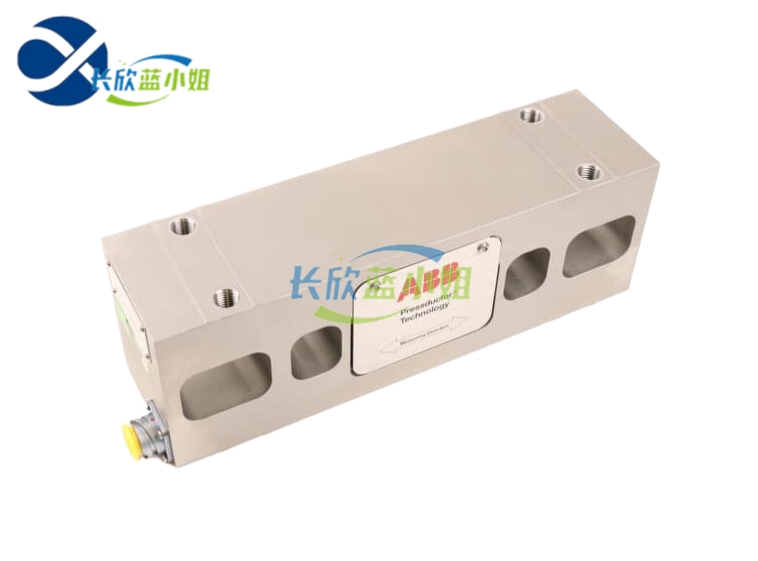

配套传感器	PFTL 系列压磁张力压头、PFVI401 励磁单元、光电 / 超声波边缘传感器
供电电源	85~264V AC 宽幅单相交流
整机功耗	1400VA
外形尺寸	380mm（高）×235mm（宽）×90mm（深）
整机重量	5kg
防护等级	IP20（控制柜内安装）
工作温度	0℃ ~ +70℃
存储温度	-40℃ ~ +70℃
模拟输入	2 路 / 4 路差分模拟输入，0~10V、±10V 信号
模拟输出	4 路隔离输出：0~±10V、0~20mA、4~20mA 可选，阶跃响应≤5ms
数字输入	8 路隔离 DI，0/24VDC，分为两组 4+4
数字输出	8 路隔离 DO，0/24VDC，分为两组 4+4，支持报警联锁输出
内置辅助电源	24VDC/0.5A，给外部传感器、面板供电
通讯接口	1. 以太网（VIP 协议，多机组网、对接 DCS）2. 双路 RS232（本地操作面板、电脑调试）3.RS4854. 可选 Profibus-DP 高速现场总线（1.5ms 数据刷新）
滤波调节范围	5ms ~ 2000ms 可自定义设置
测量单位切换	力值：N、kN、MN、t、lb；尺寸：mm、inch
诊断功能	传感器断线、短路、信号超量程、硬件故障持续自检
工艺功能	轧制力平衡、活套张力补偿、卷材跑偏校正、张力超限报警、仿真调试模式
系统兼容	ABB AC800M、Symphony 贝利 DCS、第三方 PLC、上位 SCADA

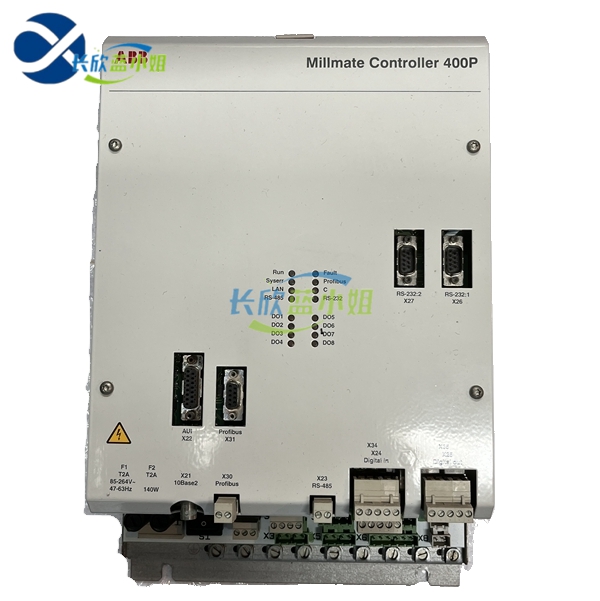

ABB PFCA401SF 3BSE024387R4(1)_副本.jpg

适用行业

冶金行业

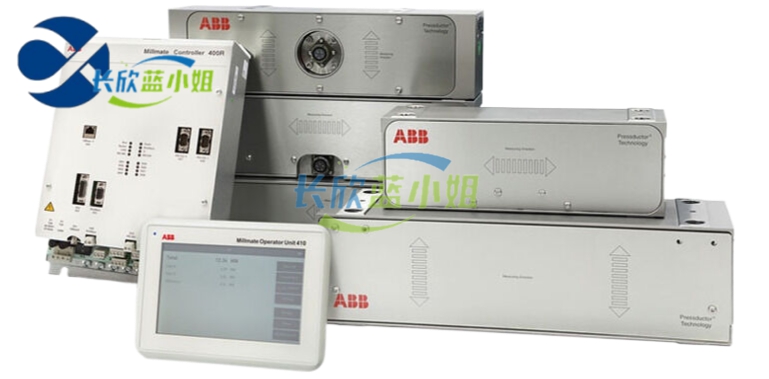

冷轧、热轧、酸洗、镀锌、彩涂、铝箔、铜带生产线，用于轧机轧制力测量、活套张力控制、卷材收放卷张力闭环、带材边缘纠偏；配套 PFTL101A、PFVI401 组成整套 Millmate 测力系统。
造纸行业
新闻纸、特种纸、瓦楞纸生产线，纸幅张力稳定控制、纸幅跑偏校正，防止纸张拉伸断裂、卷取不齐。
薄膜 / 橡塑加工行业
BOPET、BOPP 塑料薄膜、锂电池隔膜、橡胶卷材生产线，薄膜低张力精密控制，保障薄膜厚度均匀、无拉伸变形。
有色金属加工
铜箔、铝箔、金属箔分切、复卷设备，微小张力高精度监测与调节。
纺织、无纺布行业
无纺布、化纤布料生产线，卷材恒张力收放卷控制。
