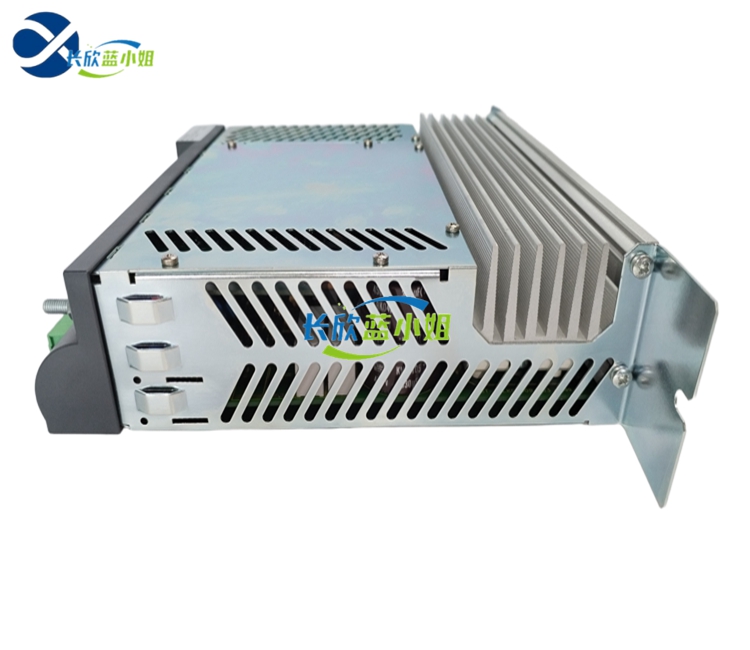

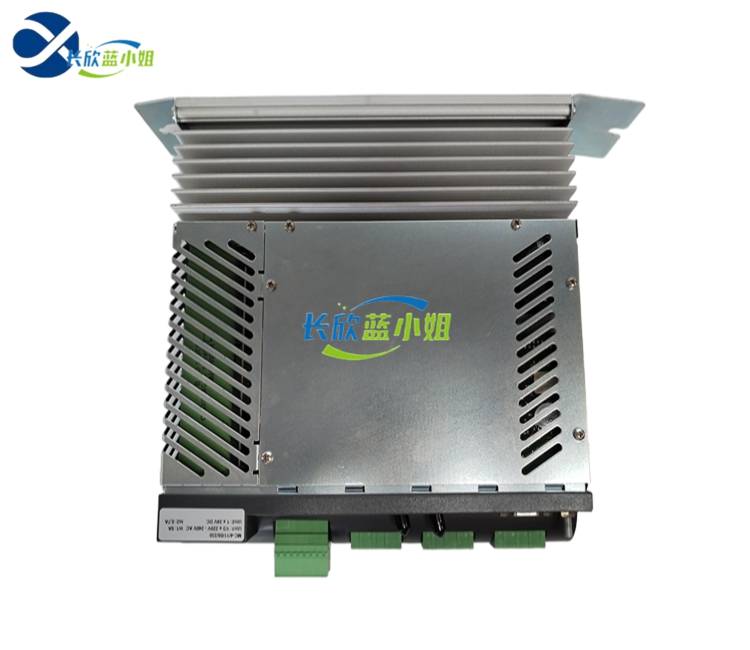

MC‑4/11/03/400 ELAU MC‑4系列单轴伺服驱动器

MC‑4/11/03/400 ELAU MC‑4系列单轴伺服驱动器

MC‑4/11/03/400，订货号VDM01U30AL00，属于施耐德 ELAU PacDrive MC‑4 系列单轴伺服驱动器，采用自然散热，通过光纤 SERCOS‑II 总线对接 C200/C400/C600 系列运动控制器，作为功率放大单元驱动 ELAU 伺服电机。

主要作用

1. 接收上位运动控制器下发运动指令，输出功率驱动伺服电机，完成位置、速度、扭矩闭环控制。
2. 读取电机编码器反馈信号，实现电子凸轮、飞剪、色标跟踪、卷绕张力控制等工艺。
3. 光纤 SERCOS 总线实现多轴高速同步，抗干扰强，支持分布式机柜布局。
4. 内置制动斩波器处理电机再生回馈能量，适配频繁启停工况。
5. 集成完整硬件故障检测，上报过流、过压、过热、编码器故障代码，方便设备维护排查。

MC‑4/11/03/400 ELAU MC‑4系列单轴伺服驱动器

参数规格

产品推荐：

SST-PB3-CLX-RLL，SST-PFB3-VME-2-E

PFTL101B-5.0KN 3BSE004191R1

489-P5-HI-A20-E

HIMA F8653X，K9202B，F8627X

GE V7768-320000，RS-FS9009-03，HYDRAN M2

CC-PCNT02，CC-TAIX01，FC-IOCHAS-0003R

ics triplex T8111C，T8451，T8270

GE IC200CPUE05 VersaMax 紧凑型PLC中央处理器模块

GE Series 90-70 VME机架 HE700GEN200 双通道总线接口卡

GE IS215VPROH1B 独立三重冗余超速保护模块

 Rexroth VR2109.01-00-01-N2-NNN-CA嵌入式触控操作面板

 Rexroth VR2104.01-00-01-N2-NNN-AA 4.3英寸工业HMI操作面板

 Rexroth VCP05.2DSN-003-NN-NN-PW 紧凑型按键式操作终端

Yokogawa YHC5150X-01本安型HART全功能便携通讯器

ELAU C400/10/1/1/1/00 PacDrive C400系列集成伺服驱动

ELAU MC4/11/10/400 PacDrive MC4单轴伺服驱动器

产品特征

1. 自然对流散热设计，无内置风扇，减少灰尘堆积故障点，适合食品、制药洁净车间环境。
2. 光纤 SERCOS‑II 高速运动总线，极强抗电磁干扰，驱动器可分散安装，控制柜布线灵活。
3. 250% 短时过载能力，满足设备高速启停、快速换向的动态工艺要求。
4. 电机自动识别功能，读取伺服电机电子铭牌，自动加载电机参数，缩短现场调试时间。
5. 内置制动斩波器，处理再生能量，无需额外外接制动单元，降低硬件成本。
6. 完善保护功能，具备过流、过压、欠压、过热、短路、编码器断线、安全使能保护，故障状态 LED 直观显示。
7. 原生适配 PacDrive 平台，完美兼容 C200、C400、C600 运动控制器，整套系统协同运行。
8. 原厂已停产，作为老旧包装印刷设备维修替换备件，DIN 导轨模块化安装，机柜占用空间小。
